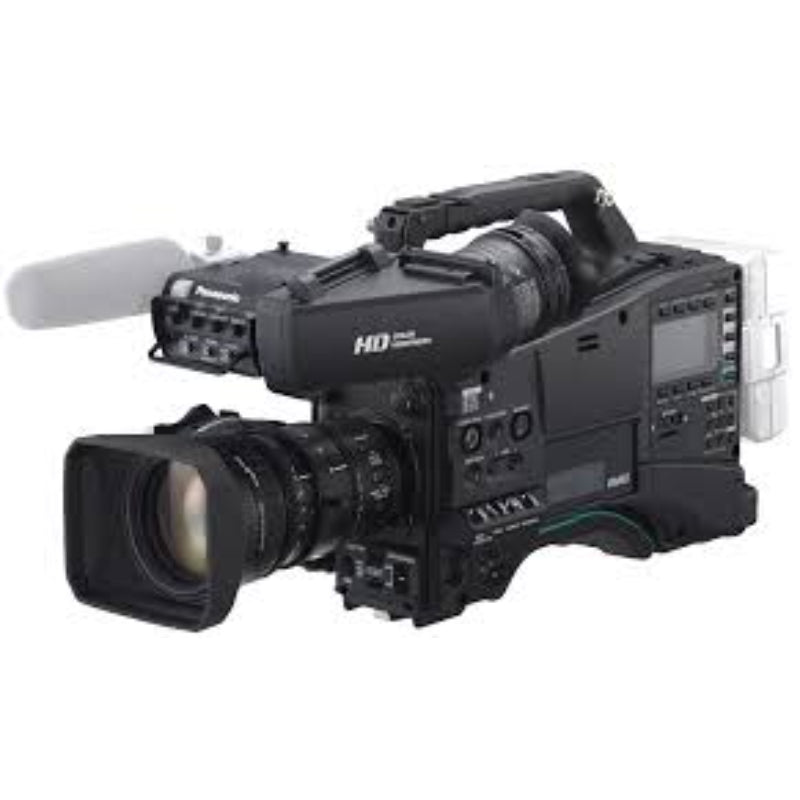

Panasonic AJ-PX800GF

Enregistrement AVC ULTRA avec AVC-Intra 200/500/50 et AVC-LongG50/25/12

Deux logements P2 prenant en charge à la fois l’enregistrement simultané et en relais

Connectivité réseau assurant un flux d'actualités plus rapide : prise en charge de LAN câblé, LAN sans fil et réseaux 4G/LTE

Caméra P2 offrant une grande mobilité, une superbe qualité d'images et des fonctionnalités réseau. Elle est la caméra d'épaule HD de type 2/3 la plus légère au monde*1, est équipée de trois capteurs d'image.

L'AJ-PX800G est une caméra nouvelle génération pour les news. Elle peut être connectée au réseau et assure une qualité d'images remarquable, une grande mobilité ainsi qu'un excellent rapport coût/performance. D'un poids plume de seulement 2,8 kg environ (unité principale), l'AJ-PX800G est la caméra d'épaule 3MOS la plus légère au monde*1. Elle prend en charge l'enregistrement multi-codec AVC-ULTRA*2. La qualité d'images et le débit peuvent être sélectionnés parmi l'un des codecs de la gamme AVC-ULTRA (AVC-Intra/AVC-LongG) en fonction de l'application. Elle permet par ailleurs un enregistrement double codec AVC-Proxy à faible débit, idéal pour des opérations sur réseau comme pour le montage non linéaire. Les fonctions réseau intégrées prennent en charge les connexions aux réseaux LAN câblé, LAN sans fil*3 et 4G/LTE*4, assurant ainsi une prévisualisation sur place, mais aussi le téléchargement des données sur un serveur et la diffusion en streaming. L'AJ-PX800G est une solution tout-en-un satisfaisant à la quasi-totalité des besoins en diffusion.

*1 : pour une caméra d'épaule HD de type 2/3 à trois capteurs (données d'août 2014)

*2 : tous les formats AVC-ULTRA ne seront pas pris en charge.

*3 : pour une connexion LAN sans fil, le module sans fil AJ-WM30 est nécessaire.

*4 : Le module 4G / LTE doit être fourni par un tiers. La disponibilité de cette fonction peut varier selon le pays.

L’utilisation des technologies DCF s’effectue sous licence de Multi-Format, Inc.

Principales fonctionnalités

1. Caméra la plus légère au monde*1, l'AJ-PX800 offre une mobilité remarquable. Elle dispose de trois capteurs MOS et offre une superbe qualité d'images ainsi que des fonctionnalités avancées pour répondre aux besoins des professionnels.

Doté d'une unité principale de 2,8 kg environ, l’AJ-PX800 est le modèle le plus léger au monde dans sa catégorie. Ses trois capteurs MOS de type 2/3 de 2,2 mégapixels offrent une résolution Full HD (1920×1080), une sensibilité F12 (59,94 Hz) ou F13 (50 Hz) et un faible niveau de bruit avec un rapport S/B de 62 dB. La caméra affiche également un dégradé riche ainsi qu'une reproduction éclatante des couleurs. De plus, une multitude de fonctionnalités sont intégrées à ce modèle : une fonction CAC (Chromatic Aberration Compensation) qui compense la faible aberration chromatique périphérique (flou périphérique) non corrigée par l'objectif, une fonction DRS (Dynamic Range Stretcher) qui débouche les ombres et réduit la surexposition pour obtenir une large plage dynamique et une fonction FBC (Advanced Flash Band Compensation) pour une détection et une compensation des bandes flash de haute précision.

2. L'enregistreur présente deux logements pour cartes, propose différents modes de capture et permet un enregistrement en AVC-ULTRA.

Le débit et la qualité d'images peuvent être ajustés en fonction de l'application. Ceci est possible grâce à la gamme de codecs professionnelle de Panasonic, l'AVC-ULTRA, fournie de série pour répondre aux besoins spécifiques du streaming, de la diffusion ou encore la production vidéo*2. Le multi-codec / multiformat HD/SD est également pris en charge. L'AJ-PX800 enregistre en 1080/50i ainsi qu'en format multiple HD/SD 24p5, 25p et 720p. De plus, la caméra prend en charge l'enregistrement en 60i*5, 24p et 30p en basculement 59,94 Hz / 50 Hz pour des productions à visée mondiale. L'enregistrement en DVCPRO HD / DVCPRO50 / DVCPRO / DV est aussi pris en charge, de même que l'enregistrement sur carte SD (480/576). Il est également possible d'insérer deux cartes P2. Les cartes microP2 peuvent être utilisées à l'aide d'un adaptateur pour carte mémoire AJ-P2AD1G (vendu séparément).

3. La connectivité réseau assure workflow plus rapide. Les réseaux LAN câblé, LAN sans fil*3 et 4G/LTE*4 sont pris en charge.

Le port LAN (Ethernet) standard permet une connexion réseau par le biais d'un réseau local câblé. Avec l'installation du module sans fil AJ-WM30 (en option), la connectivité LAN sans fil (norme IEEE 802.11b/g/n) de la caméra AJ-PX800 est garantie. Il est alors possible d'utiliser des fonctionnalités telles que la prévisualisation proxy ou encore le contrôle à distance de la caméra depuis un PC ou un Mac, une tablette ou un smartphone*6. La connectivité réseau 4G/LTE est également prise en charge. L'AJ-PX800 peut transférer des données directement sur un serveur via FTP. Les stations de diffusion sont ainsi à même de réaliser immédiatement le montage à partir des données enregistrées. De plus, la caméra permet la diffusion d'image proxy. Ceci assure une diffusion en direct et un enregistrement simultané des images sur une carte mémoire*7.

*1 : pour un caméscope d'épaule HD de type 2/3 avec trois capteurs MOS (données d'août 2014).

*2 : tous les formats AVC-ULRA ne seront pas pris en charge.

*3 : le module sans fil AJ-WM30 (vendu séparément) est requis pour une connexion sans fil.

*4 : pour toute information relative à la région et à la compatibilité, veuillez contacter le service d'assistance.

*5：les fréquences d'images 60i, 60p, 24p et 30p sont enregistrées respectivement à 59,94p, 23,98p et 29,97p.

*6：pour toute information sur la compatibilité, veuillez contacter le service d'assistance.

*7：la diffusion en direct n'est pas possible en cas d'enregistrement à double codec simultané.

L'utilisation des technologies DCF s'effectue sous licence de Multi-Format, Inc.

• Alimentation: DC 12 V (11,0 V à 17,0 V)
• Consommation électrique: 22 W (lorsque la carte optionnelle AG-YA600G est installé)
• Température de fonctionnement: 0 ° C à 40 ° C (32 ° F à 104 ° F)
• Humidité de fonctionnement: 10% à 85% (humidité relative)
• Température de stockage: -20 ° C à 60 ° C (-4 ° F à 140 ° F)
• Poids: env. 2,8 kg (6,2 lbs.)
• (boîtier seul, à l'exclusion de la batterie et les accessoires)
• Dimensions: 144 mm (L) x 267 mm (H) x 350 mm (P)

Caméra :

• Images: 2/3 de type 2,2 millions de pixels, MOS × 3
• Monture: 2/3 de type baïonnette
• Filtre ND: 1: CLEAR, 2: 1 / 4ND, 3: 1 / 16ND, 4: 1 / 64ND
• Gain Cadre: mode NORMAL: -3 dB, 0 dB, 3 dB, 6 dB, 9 dB, 12 dB,
• 15 dB, 18 dB, 21 dB, 24 dB, 27 dB, 30 dB
• HAUTE mode de SENS: -6 dB, -3 dB, 0 dB, 3 dB, 6 dB, 9 dB,
• 12 dB, 15 dB, 18 dB, 21 dB, 24 dB, 27 dB, 30 dB
• Super Gain (S.GAIN): sélectionnable de 30 dB, 36 dB, 42 dB
• Vitesse d'obturation: le mode 60i / 60p:... 1/60 (OFF) s, 1/100 sec, 1/120 sec,
• 1/250 sec., 1/500 sec., 1/1000 sec., 1/2000 sec.
• 30p Mode:.... 1/30 (OFF) s, 1/50 sec, 1/60 sec, 1/120 sec,
• 1/250 sec., 1/500 sec., 1/1000 sec.
• 24p Mode:.... 1/24 (OFF) s, 1/50 sec, 1/60 sec, 1/120 sec,
• 1/250 sec., 1/500 sec., 1/1000 sec.
• Le mode 50i / 50p:.... 1/50 (OFF) s, 1/60 sec, 1/120 sec, 1/250 sec,
• 1/500 sec., 1/1000 sec., 1/2000 sec.
• Mode 25p:.... 1/25 (OFF) s, 1/50 sec, 1/60 sec, 1/120 sec,
• 1/250 sec., 1/500 sec., 1/1000 sec.
• Synchro numérisation obturation: le mode 60i / 60p: 1 / 60,0 sec. 1 / 250,0 sec.
• Mode 30p: 1 / 30,0 sec. 1 / 250,0 sec.
• Mode 24p: 1 / 24,0 sec. 1 / 250,0 sec.
• 50i / mode 50p: 1 / 50,0 sec. 1 / 250,0 sec.
• Mode 25p: 1 / 25,0 sec. 1 / 250,0 sec.
• Vitesse d'obturation lente: le mode 60i / 60p:. 1/15 sec, 1/30 sec.
• Mode 30p: 1/15 sec.
• Mode 24p: 1/12 sec.
• 50i / mode 50p: 1 / 12,5, 1 / 12,5 sec.
• Mode 25p: 1 / 12,5 sec.
• Obturateur à angle ouvert: 3,0 ° à 360,0 ° (en pas de 0,5 deg, affichage de l'angle)
• Sensibilité: mode NORMAL:
• F9 (2000 lx, 3200 K, 89,9% de réflexion, 1080 / 59,94i)
• F10 (2000 lx, 3200 K, 89,9% de réflexion, 1080 / 50i)
• HAUTE mode de SENS:
• F12 (2000 lx, 3200 K, 89,9% de réflexion, 1080 / 59,94i)
• F13 (2000 lx, 3200 K, 89,9% de réflexion, 1080 / 50i)
• Minimum illumination du sujet:
• Env. 0,22 lx (HAUTE SENS MODE, F1.4, 42 dB (S.GAIN))
• Image S / N: 62 dB (standard)
• Résolution horizontale: TV 1000 ou supérieur (au centre)

Enregistrement sur carte mémoire

• Support d'enregistrement: carte P2 (pour carte microP2: adaptateur est nécessaire)
• Système Format: 1080 / 59,94i, 1080 / 23.98PsF, 720 / 59.94p, 480 / 59,94i,
• 1080 / 50i, 720 / 50p, 576 / 50i
• Format d'enregistrement: AVC-Intra100 / AVC-Intra50 / AVC-LongG50 / AVC-LongG25 /
• AVC-LongG12 / DVCPRO HD / DVCPRO50 / DVCPRO / DV
• formats commutable
• Enregistrement du signal vidéo: 1080 / 59,94i, 1080 / 29.97pN, 1080 / 23.98pN,
• 720 / 59.94p, 720 / 29.97pN, 720 / 23.98pN, 480 / 59,94i, 480 / 29.97p,
• 1080 / 50i, 1080 / 25pN, 720 / 50p, 720 / 25pN, 576 / 50i, 576 / 25p
• Enregistrement / lecture *: 16 Go 32 Go x 1 x 1 x 64 Go 1
• AVC-Intra100: Env. 16min. Env. 32min. Env. 64min.
• AVC-Intra50: Env. 32min. Env. 64min. Env. 128min.
• AVC-LongG50: Env. 32min. Env. 64min. Env. 128min.
• AVC-LongG25: Env. 64min. Env. 128min. Env. 256min.
• AVC-LongG12: Env. 120min. Env. 240min. Env. 480min.
• DVCPRO HD: Env. 16min. Env. 32min. Env. 64min.
• DVCPRO 50: env. 32min. Env. 64min. Env. 128min.
• DVCPRO / DV: Env. 64min. Env. 128min. Env. 256min.These sont des valeurs de référence pour l'enregistrement en continu à l'aide des produits Panasonic. La durée d'enregistrement peut varier en fonction de la scène ou le nombre de clips.

Vidéo

• Fréquence d'échantillonnage: AVC-Intra100 / AVC-LongG50 / AVC-LongG25 / AVC-LongG12 /
• DVCPRO HD: Y: 74,1758 MHz, PB / PR: 37,0879 MHz (59,94 Hz)
• Y: 74,2500 MHz, PB / PR: 37,1250 MHz (50 Hz)
• DVCPRO50: Y: 13,5 MHz, PB / PR: 6,75 MHz
• DVCPRO: Y: 13,5 MHz, PB / PR: 3,375 MHz
• Quantification: AVC-Intra100 / AVC-Intra50 / AVC-LongG50 / AVC-LongG25: 10 bits AVC-LongG12 / DVCPRO HD / DVCPRO50 / DVCPRO / DV: 8 bits
• Format de compression vidéo: AVC-Intra100 / AVC-Intra50: MPEG-4 AVC / H.264 Intra profil
• AVC-LongG50 / AVC-LongG25 / AVC-LongG12: MPEG-4 AVC / H.264
• DVCPRO HD / DVCPRO50 / DVCPRO: Compression DV-Based
• DV: DV Compression

Audio

• Enregistrement audio de signal: AVC-Intra100 / AVC-Intra50:
• 48 kHz / 16 bits, 4 canaux et 48 kHz / 24 bits, passer 4CH
• AVC-LongG50 / AVC-LongG25:
• 48 kHz / 24 bits, 4 canaux
• AVC-LongG12 / DVCPRO HD / DVCPRO50 / DVCPRO / DV:
• 48 kHz / 16 bits, 4 canaux
• Hauteur sous barrot: 18 dB / 20 dB (commutable avec le menu)
• procuration
• Format de compression vidéo: H.264 / AVC Baseline Profile, H.264 / AVC

Proxy

• Compression Format audio: AAC-LC, Linear PCM
• Env. Durée d'enregistrement *: AVC-G6 2CH MOV: Env. 13 min.
• (1 Go) SHQ 2CH MOV: Env. 25 min.
• HQ 2CH MOV: Env. 78 min.
• LOW MOV 2CH: Env. 135 min.
• Ce sont des valeurs de référence pour l'enregistrement en continu à l'aide des produits Panasonic. La durée d'enregistrement peut varier en fonction de la scène ou le nombre de clips.

Entrée / sortie vidéo

• SDI OUT / IN (en option): BNC x 1
• 1,5 G HD SDI: 0,8 V [p-p], 75 Ω
• SD SDI: 0,8 V [p-p], 75 Ω
• MON OUT: BNC x 1
• (Peut être commuté à HD SDI / SD SDI composite / analogique sur SmartUI.)
• 1,5 G HD SDI: 0,8 V [p-p], 75 Ω
• SD SDI: 0,8 V [p-p], 75 Ω
• Composite: 1,0 V [p-p], 75 Ω
• HDMI OUT: HDMI x 1 (HDMI de type A terminal, pas compatible avec la fonction VIERA Link)

Entrée / sortie audio

• Audio IN: XLR (3 broches) × 2
• LINE / MIC (interrupteur de sélection)
• LINE: 0 dBu
• MIC: -50 dBu / -60 dBu (sélection de menu),
• +48 V ON / OFF (interrupteur de sélection)
• MIC IN: XLR (3 broches) × 1,
• +48 V en charge (sélectionnables dans le menu)
• -40 DBu / -50 dBu / -60 dBu (sélectionnables dans le menu)
• Wi-Fi dans: 25 broches, D-SUB, -40 dBu, 2 canaux pris en charge
• OUT Audio: Pin jack x 2 (CH1, CH2), niveau de sortie: 600 Ω, 316 mV
• Téléphones OUT: 3,5 mm de diamètre stéréo mini-jack × 1
• Président: 20 mm de diamètre, rond x 1

Autre Entrée / Sortie

• GENLOCK IN: BNC x 1, 1,0 V [p-p], 75 Ω
• TC IN / OUT: BNC x 1, IN Sélection / OUT de l'interrupteur
• EN: 0,5 V [p-p] à 8 V [p-p], 10 kQ
• OUT: 2,0 ± 0,5 V [p-p], basse impédance
• DC IN: XLR x 1, 4 broches, DC 12 V (DC 11,0 V à 17,0 V)
• DC OUT: 4 broches, DC 12 V (DC 11,0 V à 17,0 V), la puissance maximale 1,5 A
• DISTANCE: 10 broches
• Objectif: 12 broches
• VF: 20 broches
• LAN: 100BASE-TX / 10BASE-T
• USB2.0 (hôte): connecteur de type A, à 4 broches
• USB2.0 (appareil): connecteur de type B, 4 broches
• USB2.0 (hôte sous): connecteur de type A, à 4 broches
• (exclusivement pour le module sans fil AJ-WM30)
