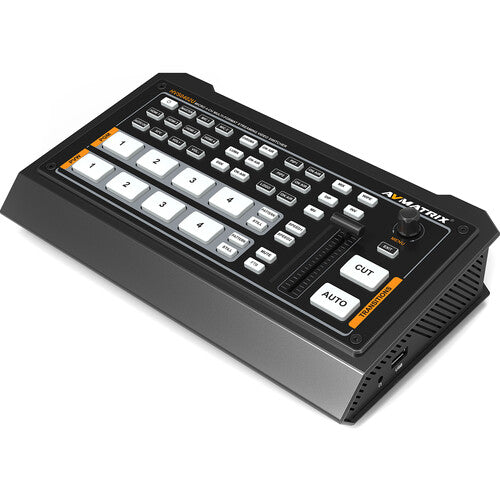

AVMATRIX HVS0402U Micro switcher live 4 entrées HDMI vers 3 sorties (1x HDMI multiview, 1x HDMI PGM, 1x USB C PGM) Fonctions PIP, Chromakey, Lumakey, Logo Overlay, T-Bar - Mixage audio

Commutez jusqu'à quatre entrées vidéo HDMI différentes tout en surveillant le flux du programme avec le commutateur vidéo en direct à 4 canaux HVS0402U d'AVMATRIX. Les productions de concerts, les événements, les lieux de culte, les studios virtuels, les établissements d'enseignement et les programmes sportifs en direct sont quelques-uns des cas d'utilisation où le HVS0402U peut être utilisé. Son format portable en fait un studio TV que vous pouvez emmener partout et installer avec un minimum d'effort ou d'équipement supplémentaire.

Vous pouvez sortir les quatre entrées HDMI via une sortie HDMI multiview et une sortie HDMI program en utilisant des fonctions de mise à l'échelle, ce qui vous permet de les visualiser toutes sur le même écran avec une fonctionnalité PiP configurable. Vous pouvez également sortir la vidéo du programme via le port USB Type-C vers un ordinateur pour des applications de capture vidéo et de streaming. Le HVS0402U dispose de quatre entrées HDMI qui peuvent être connectées à des caméras ou à d'autres sources grand public ou professionnelles pour commuter des vidéos jusqu'à 1080p60 avec audio intégré. Vous pouvez également mixer le son à l'aide des deux entrées micro/ligne stéréo analogiques de 3,5 mm et le sortir avec l'audio intégré. Vous pouvez également contrôler à distance le commutateur via IP à l'aide d'un logiciel utilisant le port LAN.

Son interface comporte des boutons de source et de destination et une barre en T pour les transitions et les coupures, ainsi que des effets de mixage, de fondu et d'effacement. Elle offre également des fonctions d'incrustation luma en amont, d'incrustation chroma, d'image dans l'image (PiP) et d'image sur l'image (PoP), ainsi que d'incrustation en aval et de superposition de logo. Vous pouvez réaliser jusqu'à 16 captures d'écran et stocker jusqu'à 16 images en utilisant l'entrée USB Type-A. L'entrée USB prend en charge des disques d'une capacité maximale de 256 Go. Il dispose également de deux générateurs de couleurs et d'un générateur de motifs.

Le HVS0402U est doté d'une interface tally prenant en charge les fonctionnalités GPIO, mute, arrêt sur image et fade-to-black (FTB). Un bloc d'alimentation, un câble USB et un connecteur tally sont inclus, et le filetage 1/4"-20 sur le fond permet de le monter sur un support disponible séparément ou dans une console.

Quatre entrées HDMI auto-détectées

Une sortie HDMI pour programme (PGM) et une sortie HDMI multiview.

Un port USB Type-C pour la capture et le streaming sur un ordinateur avec un logiciel.

Une sortie AUX, configurable et assignable

Touche amont : Touche luma, touche chroma, deux images dans l'image (PiP) et une image sur l'image (PoP).

Touche aval et logo superposé

Transitions T-bar/auto/cut ; effets wipe (motifs 9x2)/mix/dip.

Mélangeur audio : Audio HDMI intégrée et entrée micro/ligne à 2 canaux ; retard audio disponible

Sortie casque 3,5 mm

Médiathèque : 49 motifs par défaut, 16 images importées, 16 images capturées et 2 générateurs de couleurs

Port LAN pour le contrôle à distance du logiciel de l'ordinateur

Prise en charge de la fonction Tally pour le fondu au noir (FTB), la sourdine, l'arrêt sur image et le GPIO.

Importation et exportation de la configuration client via USB Type-A, ainsi que saisie d'images et de logos à partir de disques d'une capacité maximale de 256 Go.

Couches M/E disponibles 2 M/E

Types d'effets 1 x Graphique, Transition, Clé chromatique, Clé alpha, Clé luma

Mémoire graphique 32 images

Touches en aval 1 x Chroma, Luma, DVE

Générateurs 2 x Couleur

1 x motif

Mixage audio Mixage 2 canaux

Traitement

Type de commutation Bouton poussoir, logiciel, barre en T

Résolution de traitement 1080p

Traitement des couleurs YUV

RGB

Entrée

Nombre de sources d'entrée vidéo 4

Connecteurs d'entrée vidéo 4 x HDMI femelle

Format vidéo d'entrée HDMI

1080p à 23.98/24/25/29.97/30/50/59.94/60 fps

1080i 50/59.94/60 fps

720p 23.98/24/25/29.97/30/50/59.94/60 fps

576p 50 fps

PAL 50 fps

480p 59,94/60 fps

NTSC 59,94/60 fps

Connecteurs d'entrée audio 2 x 1/8" / 3,5 mm TRS stéréo analogique femelle

Format audio d'entrée Analogique

Entrée audio embarquée HDMI : 2 canaux (par entrée)

Sortie

Canaux de sortie vidéo 2

Connecteurs de sortie vidéo 1 x HDMI femelle (programme)

1 x HDMI femelle (moniteur)

1 x USB Type-C (USB vidéo) femelle

Format de sortie vidéo HDMI

1080p à 24/25/30/50/60 fps

1080i 50/60 fps

USB Type-C

1080p à 60 fps

Connecteurs de sortie audio 1 x 1/8" / 3,5 mm TRS stéréo analogique femelle (sortie en boucle)

Format de sortie audio analogique

Sortie audio intégrée HDMI : 2 canaux (par sortie)

USB Type-C : 2 canaux (par sortie)

Sortie Multiview 4-Way Multiview viaHDMI

Sortie moniteur 1 x HDMI

Connectivité

Autres E/S 1 x entrée Tally DE-15/DB-15

1 x Entrée/sortie LAN RJ45

1 x USB Type-A Firmware, entrée de service

Conformité aux normes vidéo SMPTE 259M/292M/424M

Support HDCP Aucun

Services compatibles Facebook Live, Livestream, Skype, Twitch, YouTube Live

Support d'enregistrement 1 x USB 2.0 Type-A (lecteurs externes)

Connecteur d'alimentation 1 x entrée Barrel (7 à 24 VDC)

Consommation électrique Dispositif : 12 VDC à 1 A (12 W)

Alimentation électrique : 12 VCC à 2 A

Environnement

Température de fonctionnement -4 à 140°F / -20 à 60°C

Température de stockage -22 à 158°F / -30 à 70°C

Généralités

Dimensions 9,63 x 5,64 x 1,75" / 24,45 x 14,32 x 4,45 cm

Poids 1 kg / 2,3 lb
