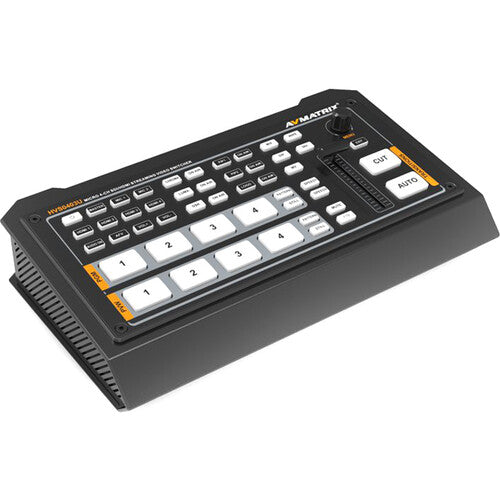

AVMATRIX HVS0403U Micro Mélangeur vidéo SDI & HDMI 4 canaux

Ajoutez la flexibilité d'une commutation vidéo professionnelle et d'un mixage audio à vos productions de concert, à vos lieux de culte, à vos forums éducatifs ou à vos programmes sportifs en direct grâce au sélecteur vidéo SDI et HDMI 4 canaux HVS0403U d'AVMATRIX. Doté de deux entrées HDMI et de deux entrées SDI autodétectées, le HVS0403U est un commutateur vidéo compact et convivial doté de puissantes fonctionnalités, notamment l'incrustation luma et chroma, les effets mix/fade/wipe, le mixage audio et une disposition en image dans l'image (PiP) ou en image sur l'image (PoP), à l'aide de fonctions tactiles telles que les transitions automatiques et les transitions de coupe ou avec la T-bar.

Faites appel à quatre sources distinctes pour la commutation de vidéos jusqu'à 1080p60 avec audio intégré, ou mixez de l'audio supplémentaire provenant de deux entrées micro/ligne stéréo analogiques de 3,5 mm. Une sortie HDMI avec prise en charge multi-vues offre des fonctions de prévisualisation idéales, et deux sorties de programme HDMI avec fonctions de mise à l'échelle vous offrent la flexibilité d'envoyer des signaux simultanés à un écran pour les événements en direct et à un terminal d'enregistrement pour la considération éditoriale. Il existe également une sortie vidéo USB Type-C à connecter à un ordinateur pour la capture vidéo et le livestreaming, tandis qu'un port LAN vous permet de contrôler le commutateur à l'aide d'un logiciel via IP.

Les superpositions de logos sont prises en charge à partir de différents formats de fichiers image, notamment PNG, JPG et BMP, et vous avez la possibilité de capturer jusqu'à 16 captures d'écran et de stocker jusqu'à 16 images en utilisant l'entrée USB Type-A avec 39 motifs par défaut et deux générateurs de couleurs. Une interface tally prend en charge les fonctionnalités GPIO, image fixe, mute et fade-to-black (FTB).

Sortie à l'échelle et multiview

Le sélecteur prend en charge les formats multiview, notamment les signaux HDMI et SDI 1080p, 1080i, 720p, 576i et 480p. Chaque sortie prend en charge la mise à l'échelle ascendante/descendante et peut être configurée comme source HDMI/SDI, PVW, PGM, clean PGM et multiview.

Capture USB pour le streaming

Connectez le mélangeur à un ordinateur via la sortie USB Type-C et utilisez des logiciels comme OBS, PotPlayer ou vMix pour réaliser du livestreaming sur YouTube, Facebook, Twitter et d'autres plateformes de médias sociaux.

Keying en amont et en aval

Le sélecteur prend en charge les clés chroma et luma pour l'incrustation des couleurs d'arrière-plan bleu/vert et noir pour les applications de studio virtuel ou d'événements en direct.

Effets de transition

Des effets de transition wipe (11 x 2 motifs), mix et dip sont disponibles à l'aide de la barre en T ou de la fonction de bouton Auto. Les utilisateurs peuvent également passer à des plans différents en basculant via le bouton Cut.

Gestion puissante des médias

Les fonctions de gestion des médias comprennent 39 modèles prédéfinis, et les utilisateurs peuvent importer des images à partir d'une clé USB ou capturer et stocker l'image de capture d'écran provenant de SDI1, SDI2, HDMI3, HDMI4, PGM propre et PGM.

Mixage audio et suivi audio de la vidéo

Mélangez facilement l'audio intégré provenant des deux sources HDMI et des deux sources SDI ou réglez la fonction audio intégrée en mode AFV (audio follows video). Vous pouvez également introduire deux sources audio externes via les deux entrées analogiques (micro/ligne) de 3,5 mm de l'appareil.

Logiciel de contrôle PC

Un logiciel gratuit peut être téléchargé sur le site Web du fabricant, permettant aux utilisateurs de contrôler tous les paramètres de l'appareil via IP.

Couches M/E disponibles 2 M/E

Types d'effets 1 x Graphique, Transition, Clé chromatique, Clé alpha, Clé luma

Mémoire graphique 32 images

Touches en aval 1 x Chroma, Luma, DVE

Générateurs 2 x Couleur

1 x motif

Mixage audio Mixage 2 canaux

Traitement

Type de commutation Bouton poussoir, logiciel, barre en T

Résolution de traitement 1080p

Traitement des couleurs YUV

RGB

Entrée

Nombre de sources d'entrée vidéo 4

Connecteurs d'entrée vidéo 2 x HDMI femelle

2 x BNC (3G-SDI) femelle

Format vidéo d'entrée HDMI

1080p 23,98/24/25/29,97/30/50/59,94/60 fps

1080i 50/59.94/60 fps

720p 24/25/29.97/30/50/59.94/60 fps

576p 50 fps

576i / 625 lignes 50 fps

480p 59,94/60 fps

480i / 525 lignes 59,94/60 fps

Connecteurs d'entrée audio 2 x 1/8" / 3,5 mm TRS stéréo analogique femelle

Format audio d'entrée Analogique

Entrée audio embarquée HDMI : 2 canaux (par entrée)

SDI : 2 canaux (par entrée)

Sortie

Canaux de sortie vidéo 2

Connecteurs de sortie vidéo 2 x HDMI femelle (Programme)

1 x HDMI femelle (Prévisualisation)

1 x USB Type-C (USB Vidéo) femelle

Format de sortie vidéo HDMI

1080p à 23.98/24/25/30/50/60 fps

1080i 50/60 fps

USB Type-C

1080p à 60 fps

Sortie audio intégrée HDMI : 2 canaux (par sortie)

USB Type-C : 2 canaux (par sortie)

Sortie multivision Multiview 4-Way Multiview viaHDMI

Sortie moniteur 1 x HDMI

Connectivité

Autres E/S 1 x entrée Tally DE-15/DB-15

1 x Entrée/sortie LAN RJ45

1 x USB Type-A Firmware, entrée de service

Conformité aux normes vidéo SMPTE 259M/292M/424M

Services compatibles Facebook Live, Livestream, Skype, Twitch, YouTube Live

Support d'enregistrement 1 x USB 2.0 Type-A (lecteurs externes)

Connecteur d'alimentation 1 x entrée Barrel (7 à 24 VDC)

Consommation électrique 12 VCC à 1 A (12 W)

Environnement

Température de fonctionnement -4 à 140°F / -20 à 60°C

Température de stockage -30 à 70°C / -22 à 158°F

Généralités

Dimensions 9,63 x 5,64 x 1,75" / 24,45 x 14,32 x 4,45 cm

Poids 1 kg / 2,3 lb

VMATRIX HVS0403U Micro Sélecteur vidéo SDI & HDMI 4 canaux

Alimentation électrique

Câble USB Type-A vers Type-C

Connecteur Tally

Garantie limitée de 2 ans
