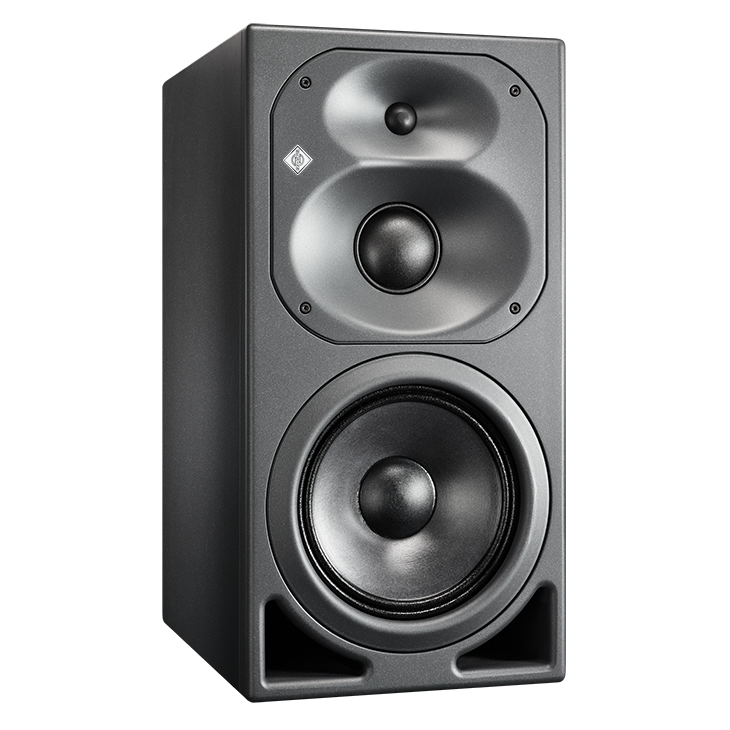

NEUMANN KH 420 G Moniteur studio active 3 voies

Le KH 420 est un moniteur tri-amplifié à trois voies doté d'amplificateurs de classe AB thermiquement protégés (330 W et deux fois 140 W).

Tout comme les haut-parleurs, son guide d'ondes Mathematically Modeled Dispersion™ (MMD™) est conçu pour une précision optimale.

Le son distribué de manière précise horizontalement assure la flexibilité de la position d'écoute ; la dispersion verticale plus étroite réduit les effets négatifs des réflexions à proximité, par exemple d'un bureau ou d'une console de mixage.

La dispersion du KH 420 est délibérément conçue pour être plus étroite, afin de garantir un son de référence à des distances de travail plus longues.

MEILLEUR ENVIRONNEMENT DE TRAVAIL : PROCHE DES OREILLES DES PROFESSIONNELS

Le KH 420 est conçu pour les applications en milieu de terrain et comme moniteur principal dans les studios de projet, de musique, de diffusion et de post-production pour l'enregistrement, le mixage et le mastering. Et dans un système multicanal, il peut également être librement combiné avec tous les autres moniteurs de studio Neumann.

PORTS ET HAUTE DYNAMIQUE : PLUS DE CONTRADICTION

Avec ses amplificateurs tri-canaux, le KH 420 réalise également des pressions sonores allant jusqu'à 122,4 dB. Et il conserve ainsi une haute résolution et une représentation neutre sur l'ensemble de la réponse en fréquence. Cela inclut également une réponse exceptionnelle dans les basses jusqu'à 26 Hz. Malgré l'utilisation de ports, il n'y a pas de "surplomb" ou de résonance audible dans la gamme des basses fréquences et la réponse transitoire est contrôlée avec précision à tout moment.

Le châssis modélisé par ordinateur est construit en matériaux LRIM™, ce qui élimine les résonances d'ondes stationnaires et supprime la distorsion d'intermodulation, notamment dans les médiums.

Pour les aigus exigeants, notre propre dôme en tissu en alliage puissant, spécialement développé, assure une reproduction sans distorsion. Le dôme en tissu capture les médiums avec la plus grande précision. Son matériau ultraléger et le puissant aimant en néodyme permettent une réponse transitoire nettement meilleure avec une distorsion considérablement réduite par rapport aux haut-parleurs de médiums comparables.

OPTION D'ENTRÉE NUMÉRIQUE ET DE DÉLAI

Le module d'entrée numérique DIM 1 complète l'électronique du haut-parleur par une entrée numérique XLR, une entrée numérique BNC et une sortie numérique BNC (192 kHz/24 bits) pour des liaisons de signaux numériques flexibles. Grâce à la fonction de retard (plage de réglage de 0 à 400 ms) du DIM 1, le signal audio peut être retardé pour assurer la synchronisation audio-visuelle (synchronisation labiale). De plus, la haute résolution des délais (0,1 ms) permet d'égaliser les délais de propagation. Le retard peut être ajouté aux deux entrées (numérique et analogique). Le KH 420 peut être équipé ultérieurement d'un DIM 1.

LE SUBWOOFER KH 750 DSP

En plus de ses propriétés acoustiques exceptionnelles, ce subwoofer offre des fonctions pour les moniteurs Neumann non basés sur DSP et connectés (analogiquement) à ses sorties concernant l'interaction avec les outils suivants :

Alignement automatique des moniteurs - Correction automatique de la salle des systèmes stéréo à l'aide du microphone de mesure Neumann MA 1 (logiciel pour Mac/PC).

Neumann.Control - Application iPad® gratuite pour la configuration, le fonctionnement et la correction de l'espace des systèmes stéréo via un alignement guidé et/ou manuel.

DES CENTAINES DE BONNES RAISONS ISSUES DE LA PHILOSOPHIE NEUMANN

Le KH 420 a également été développé dans le respect de la philosophie Neumann en matière de haut-parleurs de monitoring. Chaque composant, chaque forme, chaque signal et chaque mouvement d'onde est une conséquence de cette philosophie. Aucune forme ou composant n'est là sans raison. Des centaines de raisons tangibles sont intégrées dans le KH 420, qui sont toutes synonymes d'un son exceptionnellement pur et neutre. Elles comprennent, par exemple, les courbures du boîtier qui réduisent la diffraction des bords. Il y a aussi la sortie pistonique du haut-parleur de graves qui ne donne pas lieu à des distorsions harmoniques, même avec les pics sonores les plus élevés. Certaines de ces raisons sont évidentes dans le KH 420. D'autres que Neumann préfère garder pour lui. Mais ensemble, elles sont toutes audibles - les professionnels du son des petits et grands studios du monde entier peuvent en témoigner. Pour en savoir plus sur la philosophie de Neumann en matière de moniteurs de studio,

Réponse en fréquence en champ libre ±6 dB 25 Hz ... 22 kHz

Réponse en fréquence du champ libre ±3 dB 26 Hz ... 22 kHz

Déviation de la linéarité de la fréquence du champ libre entre 100 Hz et 10 kHz ± 1,2 dB

Précision de reproduction entre 100 Hz et 10 kHz : 100%, 80%, 50% des haut-parleurs produits ±0,78 ; ±0,36 ; ±0,22 dB

Bruit auto-généré à 10 cm (avec un gain d'entrée réglé à 100 dB SPL pour 0 dBu) <20 dB(A) SPL

Sortie sinusoïdale avec un THD < 0,5 % à 1 m dans le demi-espace 95 dB SPL (>100 Hz)

Max. SPL calc. dans un demi-espace à 3% THD à 1m (moyenne entre 100 Hz et 6 kHz) 122.4 dB SPL

Max. SPL dans un espace complet à 3% THD à 1m (moyenne entre 100 Hz et 6 kHz) 116.4 dB SPL

Capacité des basses : Max. SPL dans la moitié de l'espace à 3% THD à 1m (moyenne entre 50 Hz et 100 Hz) 109.9 dB SPL

NPA max. à court terme avec bruit pondéré IEC (IEC 60268-5) à 1 m, dans des conditions d'écoute typiques 109 dB(C) NPA

NPA max. à court terme avec matériel musical à 2,3 m dans des conditions d'écoute typiques (paire / gamme complète) 103 dB(C) SPL

Niveau de pression acoustique maximal à court terme avec de la musique à 2,3 m, dans des conditions d'écoute typiques (paire avec subwoofer) 109 dB(C) SPL

NPA max. à long terme avec bruit rose à 2,3 m, dans des conditions d'écoute typiques (single / paire full range) 90 / 96 dB(C) SPL

NPA max. à long terme avec bruit rose à 2,3 m, dans des conditions d'écoute typiques (simple / paire avec subwoofer) 90 / 96 dB(C) NPA

Entrée(s) analogique(s) XLR : analogique équilibrée électroniquement

Impédance d'entrée analogique >14k Ohms

Niveau d'entrée maximum +24 dBu (DIM 1 : 18 dBu pour l'analogique retardé)

Rapport de rejet en mode commun (CMRR) >56 dB @ 15kHz

Contrôle du gain d'entrée (sensibilité) 0 dB ... -15 dB

Contrôle du niveau de sortie (niveau de sortie en 1 m basé sur un niveau d'entrée de 0 dBu) 94 ; 100 ; 108 ; 114 dB SPL

Conception du contrôleur Analogique ; actif

Fréquence de coupure 570 Hz et 2,0 kHz

Pente du filtre 24 dB/oct ; 4ème ordre

Égalisation : Basses 0 ; -2,5 ; -5 ; -7,5 dB

Égalisation : Médium 0 ; -1,5 ; -3 ; -4,5 dB

Égalisation : Aigus +1 ; 0 ; -1 ; -2 dB

Égalisation : EQ paramétrique : Gain '+4 ... -12 dB

Égalisation : EQ paramétrique : Bypass de fréquence, 25 ... 80 Hz ; 50 ... 160 Hz ; 100 ... 320 Hz

Égalisation : EQ paramétrique : Q 1 ... 8

Circuits de protection Limiteurs thermiques indépendants pour le woofer, le dôme du médium et le tweeter. Limiteurs d'excursion et d'écrêtage du woofer. Surchauffe de l'amplificateur.

Filtre infrasonique : fréquence ; pente 9 Hz ; 18 dB/oct.

Affichage : Allumé ; fonctionnement normal Logo Neumann "White".

Affichage : Limite / Clip / Erreurs / Protection /Boot Mute / Shut Down Mute Logo Neumann "Rouge

Luminosité de l'affichage Blanc : 100%/60%/30%/off ; Rouge : 100%/60%/30%

Puissance de sortie de l'amplificateur de woofer (THD+N avec limiteur désactivé : 10%) 330 W

Puissance de sortie de l'amplificateur de médium (THD+N avec limiteur désactivé : 10%) 140 W

Puissance de sortie de l'amplificateur du tweeter (THD+N avec limiteur désactivé : 10%) 140 W

Puissance de sortie de l'amplificateur de graves (THD+N avec limiteur désactivé : 0,1 %) 295 W

Puissance de sortie de l'amplificateur de médium (THD+N avec limiteur désactivé : 0,1 %) 130 W

Puissance de sortie de l'amplificateur du tweeter (THD+N avec limiteur désactivé : 0,1%) 130 W

Alimentation secteur : tension d'entrée ; fréquence 100-240V ; 50/60 Hz

Consommation électrique (230 V / 100 V) : 60 W en veilleuse (+5W lorsque DIM 1 est installé)

Consommation électrique (230 V / 100 V) : Pleine puissance 800 W

Matériau du coffret Coffret en bois, guide d'ondes en polyuréthane, panneau électronique en aluminium

Finition de la surface du coffret ; couleur (avant / arrière) Peint ; anthracite métallique (RAL 7021) / noir (RAL 9005)

Conditions de fonctionnement +10° C à +40° C (+50° F à +104° F) ; <90% RH, sans condensation

Conditions de transport/stockage -25° C à +70° C (-13° F à 158° F) ; <90% RH ; sans condensation

Woofer 265 mm (10") avec blindage magnétique

Médium 75 mm (3") avec blindage magnétique

Tweeter 25 mm (1") avec grille de protection en métal noir

Points de fixation 8 x M5 sur le panneau arrière

Dimensions du produit (hauteur x largeur x profondeur) 645 x 330 x 444 mm (25 3/8" x 13" x 17 1/2")

Volume net extérieur 93 litres

Poids du produit 35,0 kg (77 lbs 3 oz) (+ 100 g (3 oz) avec DIM 1 installé)

Poids de l'armoire lorsque l'électronique est déportée 30,3 kg (66 lbs 13 oz) (+ 100 g (3 oz) avec DIM 1 installé)

Dimensions emballées (hauteur x largeur x profondeur), mm (pouces) 775 x 610 x 590 mm (30 1/2" x 15" x 14 1/8")

Poids emballé 41,0 kg (90 lbs 6 oz)

Cube emballé 0.279 m³.

1 x Moniteur de studio KH 420

3 x câbles secteur (version européenne, britannique et américaine)

1 x Manuel d'utilisation

1 x Supplément "Démarrage rapide" (en anglais)
