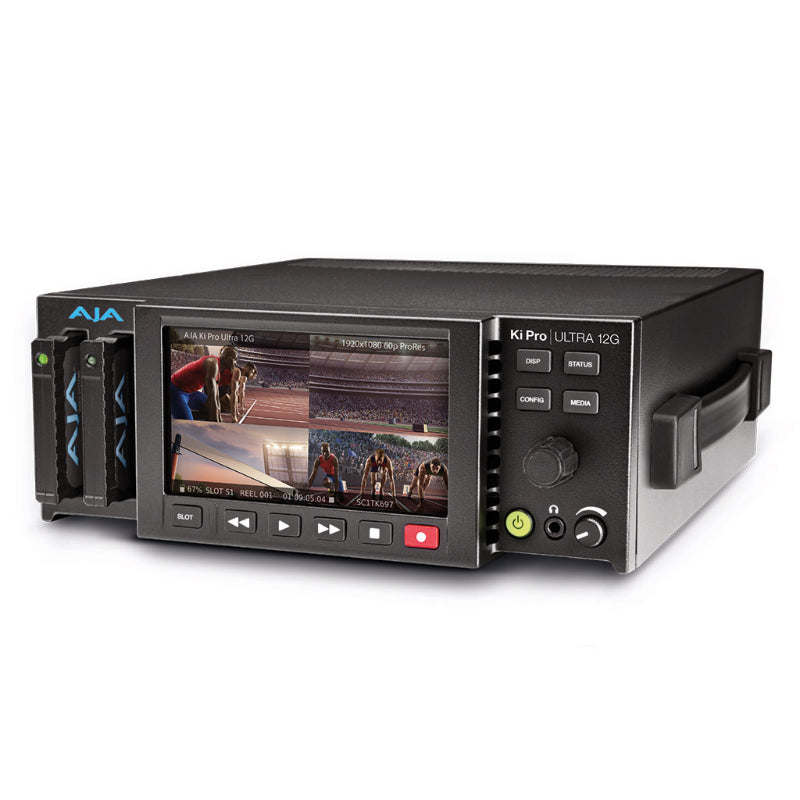

Ki Pro Ultra 12G Lecteur - Enregistreur 12G-SDI 4K / UHD / HD et Enregistreur HD multicanaux

Le Ki Pro Ultra 12G est un enregistreur Apple ProRes® multicanal offrant jusqu'à 4 canaux d'enregistrement HD simultanés, et un Lecteur/ Enregistreur Apple ProRes 4K / UltraHD / 2K / HD ou Avid DNxHR®. Avid DNxHD® MXF est également pris en charge jusqu'aux formats HD en mode monocanal.

Le Ki Pro Ultra 12G offre la simplicité d'un câble unique 12G-SDI pour les grands rasters, et une connectivité HDMI 2.0 vidéo numérique avec prise en charge du HDR pour l'enregistrement et la lecture.

Une richesse de connectivité audio analogique et numérique répond à toute demande de projets pour des worklflow efficaces, puissants, et flexibles. Pour les besoins de remote longue distance, les options 12G et 3G Fibre SFP + sont disponibles.

Conçu pour être portable ou montable en rack avec un demi-rack de large, et pour des dimensions 2RU, le Ki Pro Ultra 12G est bien adapté pour une utilisation dans n'importe quel environnement.

Connectivité professionnelle

Les connexions vidéo et audio sur le panneau arrière du Ki Pro Ultra 12G, offrent une connectivité de nouvelle génération avec des E / S 12G-SDI monocanal sur BNC ou Fibre (en option) et trois ports 3G-SDI supplémentaires pour HD multicanal ou quad-linke pour capturer les besoins. Le HDMI v2.0 offre une simplicité de câble unique jusqu'au 4K. L'AES et l'audio symétrique XLR analogique, LTC, RS-422 et LAN complètent l’ensemble.

Les cages SFP+ offrent la possibilité d'installer des SFP HD-BNC ou fibre en option pour les longues distances de câbles.

Enregistrement ProRes® 422 et 444

Le Ki Pro Ultra 12G enregistre en 4K / UltraHD / 2K / HD à six niveaux de qualité d'Apple ProRes®, y compris Apple ProRes 4444 XQ. Cela vous permet de choisir entre la fidélité de l'image et la taille de fichier qui convient à chaque production, ainsi que la possibilité d'enregistrer directement dans des formats de fichiers natifs qui sont compris par la plupart des principaux systèmes d'édition.

L'enregistrement UltraHD 60p et 4K 60p de nouvelle génération est possible jusqu'à Apple ProRes HQ lors de l'utilisation des supports SSD AJA Pak 2000, Pak 1000, Pak 512 et Pak 256.

En utilisant Apple ProRes, votre projet aura la meilleure qualité d'image disponible, avec des tailles de fichiers gérables et abordables.

Enregistrement HD multicanal

Enregistrez 1, 2, 3 ou 4 canaux HD jusqu'à 1080p 50/60 dans Apple ProRes simultanément avec le Ki Pro Ultra 12G.

Simplifiez vos productions multi-caméras en prenant jusqu'à quatre caméras par Ki Pro Ultra 12G et économisez de l'énergie, de l'espace, du temps et des efforts sur le plateau, en studio et lors de la configuration des camions OB Van.le Ki Pro Ultra 12G permet même une prise en charge de profil indépendante par canal en mode multicanal; par exemple, sélectionnez Apple ProRes HQ haute résolution pour une finition de haute qualité et utilisez une deuxième entrée pour enregistrer en Apple ProRes (Proxy) pour un pipeline d'édition efficace.

En commençant par l'entrée 1, ajoutez les canaux selon vos besoins dans l’ordre, lors de l'utilisation de la même taille de trame et de la fréquence d'images, et enregistrez vos fichiers HD Apple ProRes sur le même support AJA Pak *. Le Ki Pro Ultra 12G permet même de passer à un deuxième Pak pour des heures d'enregistrement multicanal ininterrompu.

Enregistrement Avid DNxHR

Le Ki Pro Ultra 12G permet également aux utilisateurs d'enregistrer des rasters 4K et UltraHD avec des codecs Avid dans un wrapper MXF, prenant en charge les éditeurs Avid et les flux de travail MXF natifs avec des options plus flexibles.

Le Ki Pro Ultra 12GSD propose des codecs Avid DNxHR dans un wrapper MXF pour les formats suivants:

• DNxHR HQX

• DNxHR SQ

• DNxHR LB

- (4K) 4096 x 2160p 23,98, 24, 25, 29,97

- (UltraHD) 3840 x 2160p 23,98, 24, 25, 29,97

Enregistrement Avid DNxHD MXF

Le Ki Pro Ultra 12G offre une prise en charge Avid MXF native pour les flux de travail HD. Enregistrez et lisez des fichiers DNxHD avec un profil OP1a dans un conteneur MXF pour les codecs DNxHD HQX (220x), DNxHD SQ (145) et DNxHD LB (36).

• Cela fournit un flux de travail MXF natif pour les pipelines Avid, sans transcodage.

• DNxHD HQX (220x) *

• DNxHD SQ (145) *

• DNxHD LB (36) **

- (HD) 1080p 23,98, 24, 25, 29,97, 50, 59,94

- (HD) 1080i 25, 29,97

- (HD) 1080PsF 23,98, 24, 25, 29,97

- (HD) 720p 50, 59,94

* Avid DNxHD uniquement pris en charge pour les résolutions 1080 et 720

** Avid DNxHD 36 uniquement pris en charge pour 1080p

ideo Formats

• Single Channel Mode:
• (4K) 4096 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (4K) 4096 x 2160PsF 23.98, 24, 25, 29.97*
• (UltraHD) 3840 x 2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (UltraHD) 3840 x 2160PsF 23.98, 24, 25, 29.97*
• (2K) 2048 x 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1080i 25, 29.97, 30
• (HD) 1080PsF 23.98, 24, 25**, 29.97**
• (HD) 720p 50, 59.94, 60
• Multi-Channel Mode:
• (HD) 1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
• (HD) 1080i 25, 29.97, 30
• (HD) 1080PsF 23.98, 24, 25**, 29.97**
• (HD) 720p 50, 59.94, 60

*Only 4x 1.5G-SDI, 10-bit 4:2:2 YCbCr, Square Division

**25 and 29.97 requires Record Type>PsF selection

Codec Support

• Single Channel Mode:
• Apple ProRes 4444 XQ, up to 2K/60 fps
• Apple ProRes 4444, up to 30 fps
• Apple ProRes 422 (HQ)
• Apple ProRes 422
• Apple ProRes 422 (LT)
• Apple ProRes 422 (Proxy)
• Avid DNxHD HQX (220x)*
• Avid DNxHD SQ (145)*
• Avid DNxHD LB (36)**
• Avid DNxHR HQX up to 4K/29.97 fps
• Avid DNxHR SQ up to 4K/29.97 fps
• Avid DNxHR LB up to 4K/29.97 fps
• Multi-Channel Mode:
• Apple ProRes 4444, up to 30 fps
• Apple ProRes 422 (HQ)
• Apple ProRes 422
• Apple ProRes 422 (LT)
• Apple ProRes 422 (Proxy)

*Avid DNxHD only supported for 1080 and 720 resolutions

**Avid DNxHD 36 only supported for 1080p

Codec Container

• Apple ProRes .MOV
• AVID DNX .MXF or .MOV

Removable Storage

• 2x slots, AJA SSD media PAK2000, PAK1000, PAK512, PAK256

File System Support

• HFS+, exFAT

Video Input Digital

• 1x 12G-SDI, SMPTE-292/372/424/2081/2082
• 3x 3G-SDI, SMPTE-292/372/424
• 1x Fiber or HD-BNC 12G-SDI, SMPTE-297 (optional SFP modules)
• 3x Fiber or HD-BNC, 3G-SDI, SMPTE-297 (optional SFP modules)
• 4K/UltraHD 4:2:2 10bit & 4:4:4 10/12bit (BNC or Fiber)
• Dual Link 4:2:2 10bit & 4:4:4 10/12bit (BNC or Fiber)
• Single Link 4:2:2 10bit & 4:4:4 10/12bit (BNC or Fiber)
• 1x HDMI standard type A connector
• HDMI v2.0
• 4:4:4 RGB 8/10/12-bit (deep color)
• 4:2:2 YCbCr 8/10/12-bit
• 4:2:0 YCbCr 8-bit

Video Output Digital

• 1x 12G-SDI, SMPTE-292/372/424/2081/2082
• 3x 3G-SDI, SMPTE-292/372/424
• 1x Fiber or HD-BNC 12G-SDI, SMPTE-297 (optional SFP modules)
• 3x Fiber or HD-BNC, 3G-SDI, SMPTE-297 (optional SFP modules)
• 4K/UltraHD 4:2:2 10bit & 4:4:4 10/12bit (BNC or Fiber)
• Dual Link 4:2:2 10bit & 4:4:4 10/12bit (BNC or Fiber)
• Single Link 4:2:2 10bit & 4:4:4 10/12bit (BNC or Fiber)
• 1x HDMI standard type A connector
• HDMI v2.0
• 4:4:4 RGB 8/10/12-bit (deep color)
• 4:2:2 YCbCr 8/10/12-bit
• 4:2:0 YCbCr 8-bit

Audio Input Digital

• 16-channel, 24-bit SDI/Fiber embedded audio, 48 kHz sample rate, synchronous
• 8-channel, 24-bit HDMI embedded audio, 48 kHz sample rate, synchronous
• 8-channel, AES/EBU via (1x DB-25 TASCAM pinout)

Audio Input Analog

• 8-channel, mappable, 24-bit A/D analog audio, 48 kHz sample rate (1x DB-25 TASCAM Pinout)
• +24 dBu full scale digital
• +/- 0.2 dB 20 Hz to 20 kHz frequency response

Audio Output Digital

• 16-channel, 24-bit SDI/Fiber embedded audio, 48 kHz sample rate, synchronous
• 8-channel, 24-bit HDMI embedded audio, 48 kHz sample rate, synchronous
• 8-channel, AES/EBU via (1x DB-25 TASCAM pinout)

Audio Output Analog

• Stereo unbalanced headphone jack (1x 3.5mm jack) with volume control
• 8-channel, 24-bit D/A analog audio, 48 kHz sample rate (1x DB-25 TASCAM pinout)
• 2-channel unbalanced 2x RCA connectors

Recording Mode

• Multi-channel HD Apple ProRes recording (PAK2000, PAK1000, PAK512 (R1/X2 and above), PAK256 (R1/X2 and above))
• Single channel 4K/UltraHD/2K/HD recording

Playback Mode

• One channel of 4K/UltraHD/2K/HD at a time

Timecode

• SDI RP188/SMPTE 12M via SDI BNC
• LTC input (1x BNC)
• LTC output (1x BNC)
• TC Super Out

Reference Input

• External, 2x BNC
• Looping, nonterminating
• Blackburst or tri-level sync
• 720p 59.94
• 720p 50
• 1080i 59.94
• 1080i 50
• 1080p 23.98
• 1080PsF 23.98
• 1080p 24
• 1080PsF 24
• 1080p 25
• 1080PsF 25
• 1080p 29.97
• 1080PsF 29.97
• (SD) Analog composite
• 525i 59.94
• 625i 50

Network Interface

• 1x LAN connector (RJ-45 connector, 10/100/1000)
• Embedded web server for remote control
• Configuration and Transport Control via Web Interface
• Video Confidence Monitor via Web Interface
• Clip upload/download via Web Interface in DATA-LAN mode
• Remote control via REST
