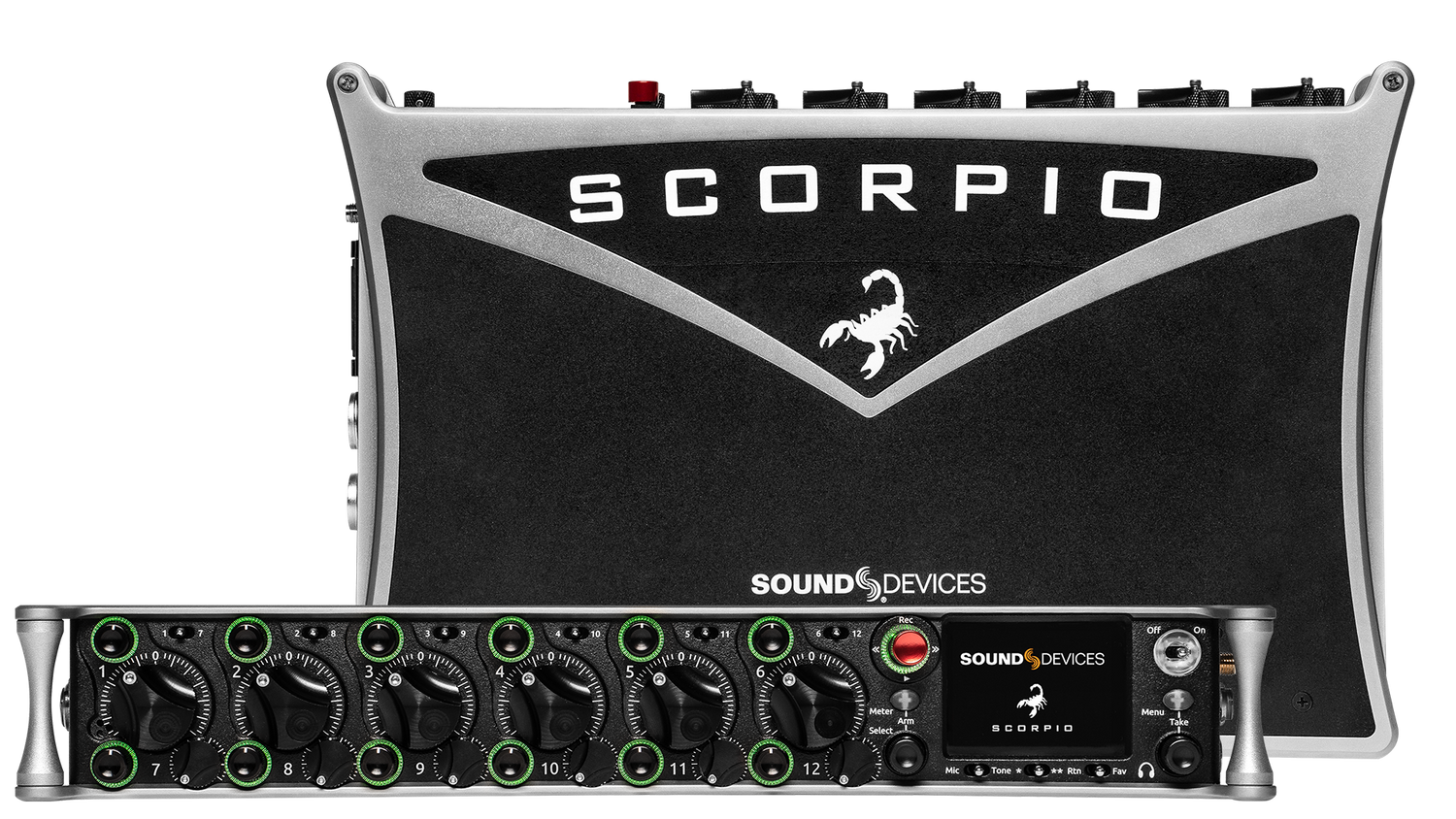

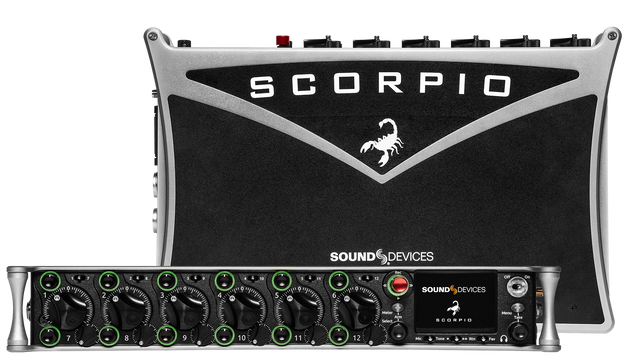

Sound Device SCORPION Mélangeur-enregistreur portable haut de gamme

• 16 préamplificateurs de microphone à très faible bruit de la série 8
• 32 canaux, 12 bus, 36 pistes
• 32 canaux d'E/S Dante
• SSD interne de 256 Go, 2 emplacements pour carte SD
• Ports USB-A et C pour l'application SD-Remote, contrôle du fader linéaire via MCU, clavier et transfert de fichiers
• Dugan Automixing/MixAssist pour jusqu'à 16 canaux
• Plug-ins de suppression de bruit NoiseAssist et CEDAR sdnx en option

Scorpio est un mélangeur-enregistreur à 32 canaux et 36 pistes et le produit le plus puissant jamais conçu par Sound Devices. Avec 16 préamplificateurs micro/ligne, 32 canaux d'entrée et de sortie Dante, une entrée et une sortie AES, 12 sorties analogiques et plusieurs sorties casque, Scorpio est bien adapté à tout scénario de production. Une matrice de routage entièrement personnalisable permet aux professionnels du son d'envoyer n'importe quelle entrée vers n'importe quel canal, bus ou sortie. Jusqu'à 12 bus peuvent être mélangés individuellement. En raison de son facteur de forme compact, le Scorpio est aussi à l'aise sur l'épaule que dans une plate-forme mobile.

Depuis sa sortie en avril 2019, Scorpio a reçu le 56e CAS Outstanding Product in Production Award , le 2020 AMPS Excellence in a Production Audio Project Technical Award , le PSNEurope Best of Show Award at IBC2019 , le Editor's Choice 2019 Award de Professional Audio et le Resolution Magazine Prix ​​du meilleur flûte à bec, 2019 .

Scorpio intègre la technologie la plus avancée de Sound Devices. Un moteur ultra-puissant composé de trois circuits FPGA et de six processeurs ARM fournit la puissance nécessaire pour les tâches les plus complexes. Le traitement audio basé sur FPGA avec des chemins de données 64 bits garantit une qualité sonore et une fiabilité optimales. Le Scorpio est également doté du dernier et meilleur préamplificateur de microphone analogique de Sound Devices. Ces préamplis ont le son le plus doux et le bruit le plus faible de tous les préamplis des 20 ans d'histoire de l'entreprise et comprennent des limiteurs analogiques intégrés, des filtres passe-haut, un retard, un égaliseur 3 bandes et une alimentation fantôme.

Le Scorpio dispose d'un SSD interne de 256 Go et peut enregistrer simultanément sur deux cartes SD pour la redondance. Pour plus de flexibilité, les professionnels du son peuvent envoyer différents fichiers vers le support de leur choix.

Une grande attention aux détails a été accordée à chaque aspect de la conception du Scorpio. Les menus les plus courants sont accessibles avec seulement une ou deux pressions sur un bouton, et de nombreux raccourcis de menu peuvent être obtenus avec une seule main. Le Scorpio dispose d'un chargeur de batterie à double montage en L intégré et peut être alimenté avec des batteries à montage en L ou via les entrées CC TA4 à l'aide de batteries intelligentes, de batteries NP-1 ou d'alimentations en ligne. Le générateur de code temporel ultra-précis et complet contient sa propre batterie pour conserver le code temporel jusqu'à quatre heures après la mise hors tension.

Activez Dugan Automixing ou MixAssist pour atténuer automatiquement les microphones inutilisés dans les applications multi-microphones. Jusqu'à 16 canaux peuvent être mélangés automatiquement à la fois, et deux groupes distincts peuvent être mélangés simultanément. La mesure LED intuitive de Scorpio et l'écran lisible en plein soleil affichent une atténuation précise du canal Dugan et une distribution de gain sur tous les canaux. Si vous enregistrez dans un environnement bruyant, activez les plug-ins optionnels NoiseAssist ou CEDAR sdnx pour supprimer instantanément les bruits de fond courants sur place.

Obtenez l'ajustement parfait sur votre chariot avec le Sound Devices CL-16 ou l'une des nombreuses surfaces de contrôle USB prises en charge pour le fader à distance et le contrôle du transport. Téléchargez l'application compagnon Android et iPad, SD-Remote, pour accéder aux commandes de transport, aux mesures et aux rapports sonores sur un grand écran tactile. Le module sans fil SL-2 Dual SuperSlot se monte facilement sur le panneau supérieur, fournissant jusqu'à quatre canaux audio sans fil dans chaque emplacement.

Entrées analogiques

Fréquence de réponse

10 Hz à 80 kHz ± 0,5 dB (taux d'échantillonnage de 192 kHz, re 1 kHz)

THD + Bruit

0,005 % max (entrée micro, 1 kHz, 22 Hz–22 kHz BW, trim à 20, fader à 0, -10 dBu in)

Bruit d'entrée équivalent

-131 dBV (-129 dBu) max (entrée micro, pondération A, gain de 76 dB, impédance de source de 150 ohms)

Moteur de traitement

Traitement audio entièrement basé sur FPGA hautement extensible, 3 FPGA

Système multiprocesseur ARM à six voies

Précision de traitement audio 64 bits

Audio sur Ethernet

Dante, compatible AES67

32 canaux d'entrée, 32 canaux de sortie (jusqu'à 96 kHz)

Ethernet 1 Gb/s, 2 ports, symétrisé par transformateur

Contributions

Entrées micro/ligne

16 au total, toutes entièrement équipées ; 6 sur XLR pleine grandeur, 2 sur TA3, 8 sur TA5

Contributions

Entrées de niveau micro : (XLR, TA3, TA5) : Classe A, paire longue queue différentielle discrète, impédance d'entrée de 4 000 ohms

Entrées de niveau ligne : (XLR, TA3, TA5) : active symétrique, impédance d'entrée de 4 000 ohms

Fantôme 48 V : 10 mA complets vers les 16 entrées simultanément

22 entrées analogiques au total : 16 entrées micro-ligne, 6 sur les retours

AES3 ou AES42 disponible sur les entrées XLR 1 et 6

AES42 : +10 V, 250 mA disponibles, mode-1, auto-ASRC

Audio USB : 2 entrées

Rtn A, B, C (3,5 mm/10 broches) : 2 canaux asymétriques, impédance d'entrée de 4 k ohms

Com Rtn 1,2 (TA3, 3,5 mm) symétrique, 1 canal, impédance d'entrée 8k ohm

Microphone Slate externe (TA5) : symétrique, impédance d'entrée de 8 000 ohms, fantôme 12 V sélectionnable par menu

Niveau d'entrée maximal

Micro : +8 dBu (2,0 Vrms)

Ligne : +28 dBu (19,5 Vrms)

Rtn A, B, C : +18 dBu (6,2 Vrms)

Com Rtn 1, 2 : +24 dBu (12,3 Vrms)

Micro Slate externe : +12 dBu (3,2 Vrms)

Les autobus

12 bus (L, R, 1-10)

Les bus de mixage gauche et droit reçoivent des canaux isolés post-fader. Les instances optionnelles du plug-in NoiseAssist peuvent être appliquées à n'importe quel bus.

Les bus 1-10 peuvent recevoir un niveau d'envoi pré-fader, post-fader ou indépendant à partir de canaux isolés, des retours A, B ou C et des retours Com 1 et 2.

Filtres passe-haut

Réglable de 10 Hz à 320 Hz, 18 dB/oct. 1er étage analogique (avant préampli), 2ème étage numérique.

Limiteurs

Limiteurs disponibles sur tous les canaux, bus, casques, pour toutes les fréquences d'échantillonnage

Premier étage analogique, tous les étages suivants numériques

Temps d'attaque : réglable de 1 à 200 ms

Temps de relâchement : réglable, 50 ms à 1000 ms

Seuil : réglable, -2 dBFS à -12 dBFS

Rapport sélectionnable : inf:1, 20:1, 18:1, 16:1, 14:1, 12:1, 10:1

Genou : mou, dur

Compresseurs

Compresseurs disponibles sur tous les canaux (pré ou post-fader) et bus pour toutes les fréquences d'échantillonnage

Temps d'attaque : réglable, 1 à 200 ms

Temps de relâchement : réglable, 50 ms à 1000 ms

Seuil : réglable, 0 dBFS à -40 dBFS

Rapport sélectionnable : réglable, 1:1 à 20:1

Genou : mou, dur

Retard

Canal Réglable 0-50 ms

Sortie Réglable 0-500 ms

Gain maximal

Niveau de trim (entrée micro) : 76 dB

Niveau de trim (entrée ligne) : 50 dB

Niveau de fader : 16 dB

Niveau bus : 16 dB

Niveau casque : 20 dB

Micro à ligne : 108 dB

Micro-casque : 112 dB

Les sorties

Les sorties

XLR (L, R) équilibré actif, 250/3,2k/120 ohms (micro/-10/ligne)

Hirose 10 broches (L, R) symétrique actif, 250/3,2k/120 ohms (micro/-10/ligne)

TA3 (X1-X6) équilibré actif, 250/3,2k/120 ohms (micro/-10/ligne)

3,5 mm (X7, X8) : asymétrique, stéréo, 1,8 k ohms

Sorties casque

¼", 3,5 mm

TA5 (avec broches d'entrée micro) pour une connexion unique au casque + micro

Haut rendement, impédance de sortie de 4 ohms, 400 mW + 400 mW à chaque connecteur, tous pilotés individuellement

Compatible avec les écouteurs de toute impédance

Niveau de sortie maximum (le tout dans une charge de 10k)

Ligne : +20 dBu (7,8 Vrms)

« -10 » : +6 dBu (1,5 Vrms)

Micro : -20 dBu (0,078 Vrms)

Sortie X7/X8 : +6 dBu (1,5 Vrms)

Sorties casque (¼", TA-5, X9/X10) : +14 dBu (4,0 Vrms)

Sorties numériques

AES3 symétrisé par transformateur, par paires ; 1-2 (XLR-L), 3-4 (XLR-R), 5-8 (Hirose 10 broches A)

110 ohms, 2 V pp, compatible AES et S/PDIF

Enregistrement

Convertisseurs A/N

32 bits, 120 dB, plage dynamique pondérée A typique

Taux d'échantillonnage 44,1 kHz, 47,952 kHz, 48 kHz, 48,048 kHz, 96 kHz, 192 kHz

Peu profond

16, 24

Enregistrement

SSD interne de 256 Go ; deux cartes SD amovibles. Chaque 10 % de surprovisionnement (espace libre réservé) pour des performances optimales

Enregistrement simultané sur SSD interne et les deux cartes SD

formatage exFAT

36 pistes (32 canaux iso, 4 bus)

Diffusion WAV monophonique (48048 et inférieur) et format de fichier polyphonique

WAV 64 bits (RF64) monophonique et polyphonique ; prise en charge des fichiers > 4 Go

AAC 2 pistes à 48 kHz, débit binaire sélectionnable 32, 64, 128, 192, 256 kbps

Mélange automatique

Dugan Automixer jusqu'à 16 canaux sur les bus de mixage gauche et droit

MixAssist jusqu'à 16 canaux sur les bus de mixage gauche et droit

Suppression du bruit

Via les plug-ins NoiseAssist ou CEDAR sdnx payants en option

Deux, quatre ou huit instances de suppression du bruit peuvent s'exécuter sur n'importe quelle combinaison de canaux isolés (à l'exception de 17-32 sur Scorpio) ou de bus.

Plage d'atténuation : 0-20 dB

NoiseAssist fonctionne avec des taux d'échantillonnage de 44,1 kHz à 48,048 kHz.

CEDAR sdnx fonctionne avec des taux d'échantillonnage de 44,1 kHz à 96 kHz.

Latence du chemin audio NoiseAssist : 0,77 ms à 48 kHz

Latence du chemin audio CEDAR sdnx : 0,27 ms à 48 kHz, 0,14 ms à 96 kHz

USB

USB-C (USB 3.1 type 1) pour le transfert de fichiers du SSD interne, les deux cartes SD

Interface audio USB USB-C 2 entrées/2 sorties

Hôte USB-A pour clavier, contrôleur externe, concentrateurs USB externes pris en charge pour connecter plusieurs appareils

Code temporel et synchronisation

Modes pris en charge : Off, Rec Run, Free Run, 24h Run, Externe, y compris les modes d'enregistrement automatique externe et continu.

Fréquences d'images : 23,98, 24, 25, 29,97 DF, 29,97 ND, 30 DF, 30 ND

Précision de l'échantillon/code temporel : 0,1 ppm (0,25 images par 24 heures)

Entrée de code temporel : impédance de 20 000 ohms, 0,3 V – 3,0 V pp (–17 dBu – +3 dBu)

Sortie de code temporel : impédance de 75 ohms, 5 V pp (+7 dBu)

Télécommande

Contrôleur de fader linéaire Sound Devices CL-16

Contrôleur de faders linéaires Sound Devices CL-12

USB MIDI MCU Control - contrôleurs de faders tiers pris en charge

Application SD-Remote pour tablette Android via USB ou Bluetooth LE

Application SD-Remote Android Phone via Bluetooth LE

Application iPad et iPhone SD-Remote via Bluetooth LE

Clavier USB

Déclencheur d'enregistrement de code temporel externe

Livraison de fichiers vers le cloud

Compatible avec la caméra Frame.io vers le cloud

Compatible avec Viviana Cloud

LCD

320 × 240, transflectif, excellente visibilité au soleil

Écran tactile plus grand disponible via l'application SD-Remote connectée par USB

Du pouvoir

Externe : doubles entrées 10-18 V sur connecteurs TA4 verrouillables (broche 4 positive, broche 1 masse), prend en charge la télémétrie Smart Battery

Deux batteries à monture en L de style Sony à montage arrière avec chargeurs

Consommation de courant, à 12 V, pas de charge de la batterie

Tous les préamplis micro désactivés : 950 mA

Tous les préamplis micro activés : 1,26 A

Tous les préamplis micro activés, fréquence d'échantillonnage de 192 kHz, enregistrement sur SSD interne et 2 cartes SD : 1,42 A

Tous les préamplis micro activés, fréquence d'échantillonnage de 192 kHz, enregistrement sur SSD interne et 2 cartes SD, Dante activé : 1,67 A

Mise hors tension intelligente des préamplis micro inutilisés et autres circuits internes

Environnement

Fonctionnement : -20 °C à 60 °C, 0 à 90 % d'humidité relative (sans condensation)

Stockage : -40°C à 85°C

Dimensions (H x L x P)

5,1 cm x 32 cm x 20,5 cm

2,0 po x 12,6 po x 8,1 po

Poids

5,8 lb (sans emballage, sans piles)

2,63 kg (sans emballage, sans piles)

Le Scorpio est livré avec le XL-WPTA4 , XL-ANT2.4 , et comprend 1 coque de protection XL-LCD-PROTECT .
